Onduleur Deye SUN-3.6/5/6K-SG03LP1-EU Guide du produit

SUN-3.6 5 6K-SG03LP1-EU

Efficace, fiable et doté de nombreuses fonctionnalités, le Onduleur hybride Deye SUN-3.6/5/6K-SG03LP1-EU est conçu pour optimiser l'utilisation de l'énergie solaire dans les applications résidentielles et commerciales. Ce guide présente ses principales caractéristiques, les conditions d'installation et les modes de fonctionnement pour vous aider à tirer le meilleur parti de votre investissement.

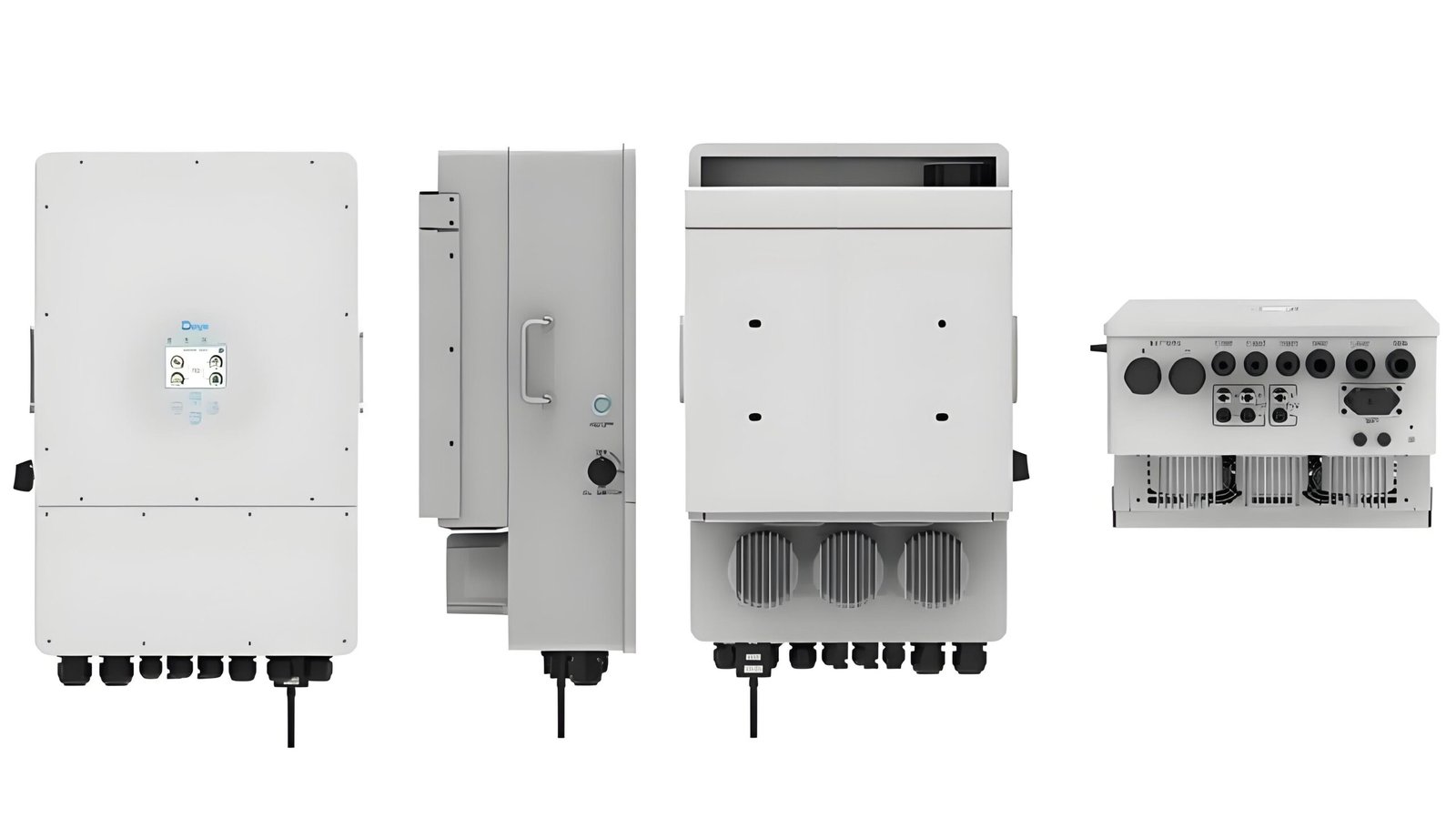

Vue d'ensemble des produits

Le présent onduleur hybride¹ combine les fonctions d'un onduleur, d'un chargeur solaire et d'un chargeur de batterie en une unité compacte et performante. Il assure une alimentation électrique ininterrompue et une gestion efficace de l'énergie, ce qui le rend idéal pour les systèmes solaires modernes.

Caractéristiques principales :

• Autoconsommation et soutien à l'alimentation du réseau: Permet d'optimiser l'énergie en donnant la priorité à l'utilisation de l'énergie solaire ou de la batterie.
• Modes de fonctionnement multiples: Prend en charge les fonctions réseau, hors réseau et ASI.
• Paramètres programmables: Configurer la tension/courant de charge de la batterie et les priorités de fonctionnement via un écran LCD.
• Protection contre les surcharges: Protège contre les hausses de température et les courts-circuits.
• Double trackers MPPT²: Maximise la récolte d'énergie solaire dans des conditions d'ensoleillement variables.
• Surveillance du WiFi: Permet la surveillance et la gestion à distance de l'énergie.
• Compatibilité des piles: La prise en charge des systèmes de batterie au lithium avancés permet d'améliorer les performances.

Spécifications techniques

Installation et encombrement

Liste de contrôle avant installation

Avant d'installer l'onduleur, assurez-vous que tous les outils et pièces nécessaires sont prêts. Chaque paquet comprend les éléments suivants :

• Support de fixation murale
• Boulons et vis en acier inoxydable
• Anneaux magnétiques pour le câblage
• Capteur de température de la batterie
• Manuel de l'utilisateur

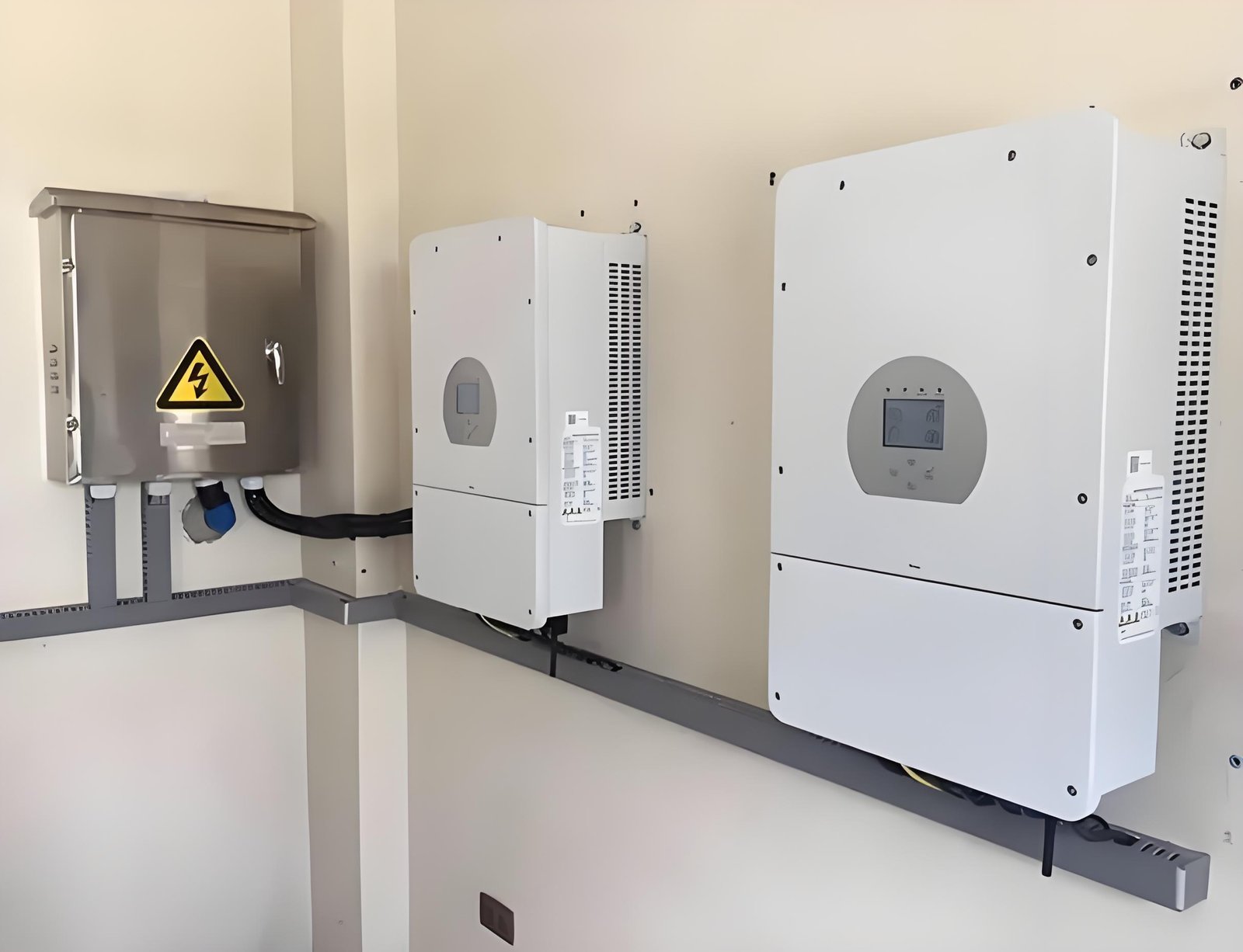

Environnement d'installation

Pour optimiser les performances et la durée de vie, tenez compte des éléments suivants :

• Placement: Installer sur un mur vertical et porteur, à l'abri de la lumière directe du soleil et de la pluie.
• Dégagement: Maintenir un espace d'au moins 50 cm sur tous les côtés pour une bonne dissipation de la chaleur.
• Température³: Fonctionne entre -40°C et 60°C pour une efficacité optimale.

Instructions de montage

1. Préparer le mur: Percez quatre trous d'une profondeur de 62 à 70 mm à l'aide de la tête de forage recommandée.
2. Fixer le support de montage: Fixez le support à l'aide de boulons d'expansion.
3. Accrocher l'onduleur: Alignez les crochets de l'onduleur avec le support et fixez-le solidement.

Lignes directrices relatives à la batterie et à la connexion au réseau

Connexion à la batterie

Une connexion correcte de la batterie est essentielle pour un fonctionnement sûr et efficace. Suivez les étapes suivantes :

1. Utilisez des câbles de taille appropriée (voir le tableau ci-dessous).
2. Veiller à la bonne polarité : positif (+) sur positif et négatif (-) sur négatif.
3. Fixer connecteurs de batterie⁴ à l'aide d'une clé dynamométrique (5,2 Nm).

Tailles de câble recommandées :

Connexion au réseau et à la charge de secours

• Installer un 40A Disjoncteur AC⁵ entre l'onduleur et le réseau/la charge.
• Utiliser des câbles en cuivre avec une isolation appropriée.
• Respectez scrupuleusement la polarité du câblage afin d'éviter les courts-circuits.

Intégration de l'énergie solaire photovoltaïque et optimisation MPPT

L'onduleur hybride Deye prend en charge deux trackers MPPT pour améliorer la récolte d'énergie.

Sélection des modules PV

• La tension en circuit ouvert (Voc) ne doit pas dépasser 500V.
• Tension MPPT minimale : 150V.
• S'assurer que les modules sont certifiés classe A IEC 61730⁶.

Paramètres PV recommandés :

Etapes de la connexion PV

1. Coupez l'alimentation principale du réseau et l'isolateur de courant continu.
2. Connecter les modules PV aux bornes DC+ et DC- de l'onduleur.
3. Fixer les connexions à l'aide de connecteurs solaires approuvés pour assurer l'étanchéité.




Modes de fonctionnement et suivi

Modes d'alimentation

L'onduleur prend en charge des modes de fonctionnement flexibles :

1. Mode en grille: Donne la priorité à l'énergie solaire tout en injectant le surplus dans le réseau.
2. Mode hors réseau: Fournit de l'électricité indépendamment du réseau en utilisant des batteries.
3. Mode ASI: Fournit une alimentation ininterrompue pendant les pannes.

Écran LCD et surveillance WiFi

• Écran LCD: Affiche l'état du système, l'état de la batterie et le flux d'énergie.
• Connectivité WiFi: Surveillance en temps réel via l'application mobile Deye ou la plateforme cloud. Surveillance du WiFi⁷.

Entretien et dépannage

Pour garantir des performances à long terme, une maintenance régulière est essentielle. Le système intelligent de l'onduleur alerte les utilisateurs en cas de problèmes potentiels, ce qui facilite le dépannage.

Conseils d'entretien

• Inspections visuelles: Vérifier chaque mois que les connexions ne sont pas desserrées, qu'il n'y a pas de saletés ou de dommages.
• Mises à jour du logiciel: Assurez-vous que le micrologiciel est mis à jour avec la dernière version.
• Système de refroidissement: Maintenir les bouches d'aération propres pour éviter la surchauffe Maintenance des onduleurs solaires⁸.

Étapes courantes de dépannage

Conclusion

L'onduleur hybride Deye SUN-3.6/5/6K-SG03LP1-EU est une solution polyvalente et efficace pour les systèmes solaires résidentiels et les petits systèmes commerciaux. Avec des fonctionnalités avancées telles que le double tracker MPPT, la compatibilité avec les batteries et la télésurveillance, il assure une gestion énergétique transparente pour diverses applications.
