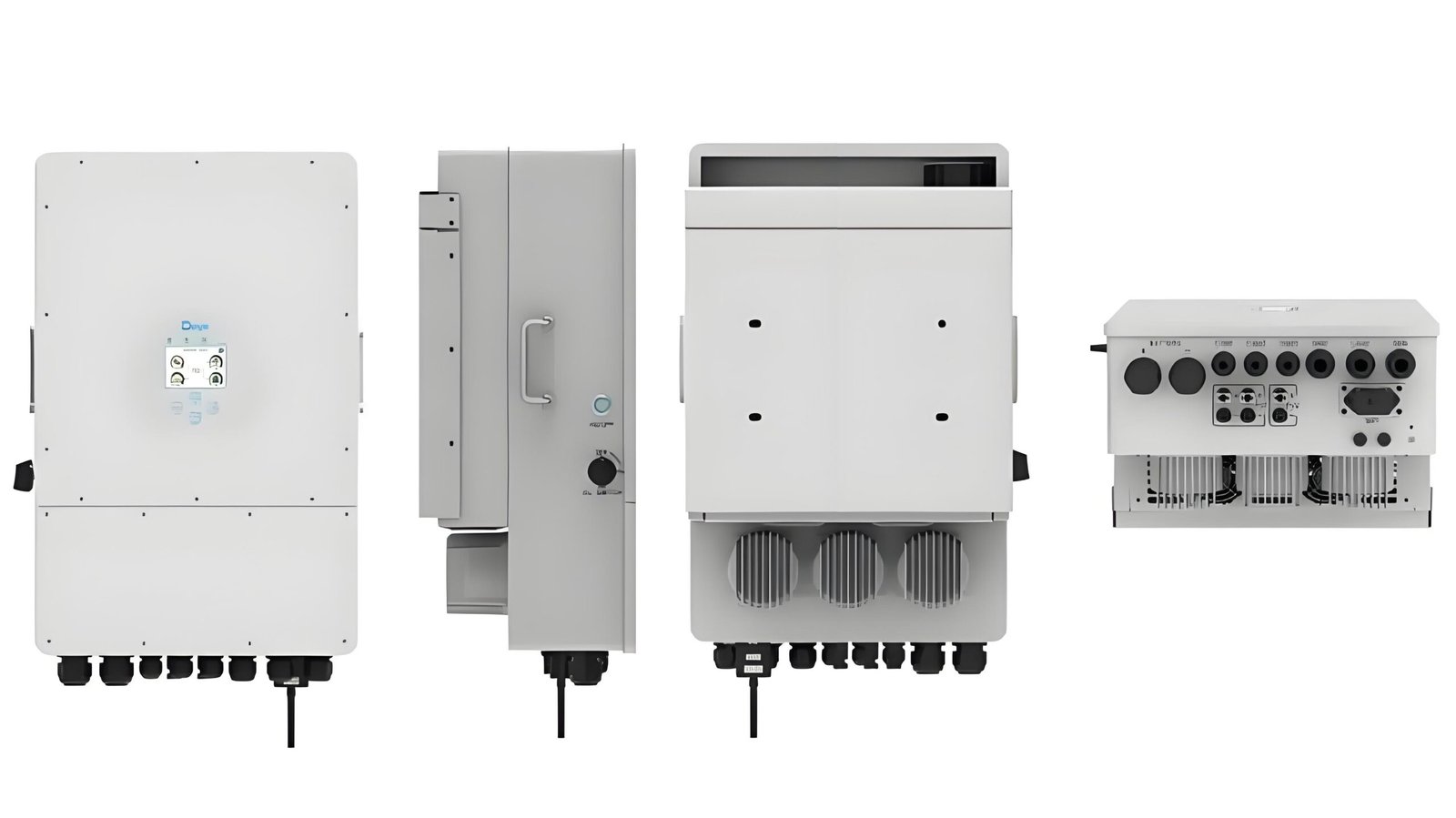

The Inwerter Deye SUN-5/6/8/10/12/15/20/25K-SG01HP3-EU-AM2 to trójfazowy falownik hybrydowy zaprojektowany w celu zaspokojenia potrzeb wysokowydajnych systemów energii słonecznej. Dzięki takim funkcjom, jak zaawansowane zarządzanie energią, tryby wielooperacyjne i rozbudowana łączność, zapewnia niezawodne i wydajne rozwiązania energetyczne dla instalacji domowych, komercyjnych i przemysłowych.
Kompleksowy przegląd produktów
Falownik ten łączy w sobie funkcje falownika, ładowarki solarnej i ładowarki akumulatorów, zapewniając nieprzerwane zasilanie i optymalne wykorzystanie energii.
Kluczowe cechy:
- Wyjście trójfazowe: Obsługuje systemy 230/400 V dla bezproblemowej integracji.
- Wiele trybów pracy: Obejmuje on-grid, off-grid i Tryb UPS1.
- Podwójne trackery MPPT: Maksymalizuje pozyskiwanie energii z wielu paneli słonecznych.
- Kompatybilność baterii: Działa z akumulatorami litowo-jonowymi i kwasowo-ołowiowymi.
- Wysoka pojemność ładowania: Do 350 A dla elastycznych konfiguracji akumulatorów.
- Zaawansowane monitorowanie: Dane w czasie rzeczywistym przez WiFi lub GPRS.
- Zarządzanie energią: Obsługuje ustawienia czasu użytkowania w celu wydajnej alokacji energii.
- [Stopień ochrony IP65](Co oznacza stopień ochrony IP65?)2: Zaprojektowany do instalacji na zewnątrz.
Specyfikacja techniczna:
| Model | SUN-5K | SUN-6K | SUN-8K | SUN-10K | SUN-12K | SUN-15K | SUN-20K | SUN-25K |
|---|---|---|---|---|---|---|---|---|
| Moc znamionowa | 5 kW | 6 kW | 8 kW | 10 kW | 12 kW | 15 kW | 20 kW | 25 kW |
| Maks. Moc wejściowa PV | 10,000 W | 12,000 W | 16,000 W | 20,000 W | 24,000 W | 30,000 W | 40,000 W | 50,000 W |
| Zakres napięcia MPPT | 160-850V | 160-850V | 160-850V | 160-850V | 160-850V | 160-850V | 160-850V | 160-850V |
| Wydajność | 97.6% | 97.6% | 97.6% | 97.6% | 97.6% | 97.6% | 97.6% | 97.6% |
| Maks. Prąd ładowania | 150 A | 150 A | 200 A | 200 A | 250 A | 300 A | 300 A | 350 A |

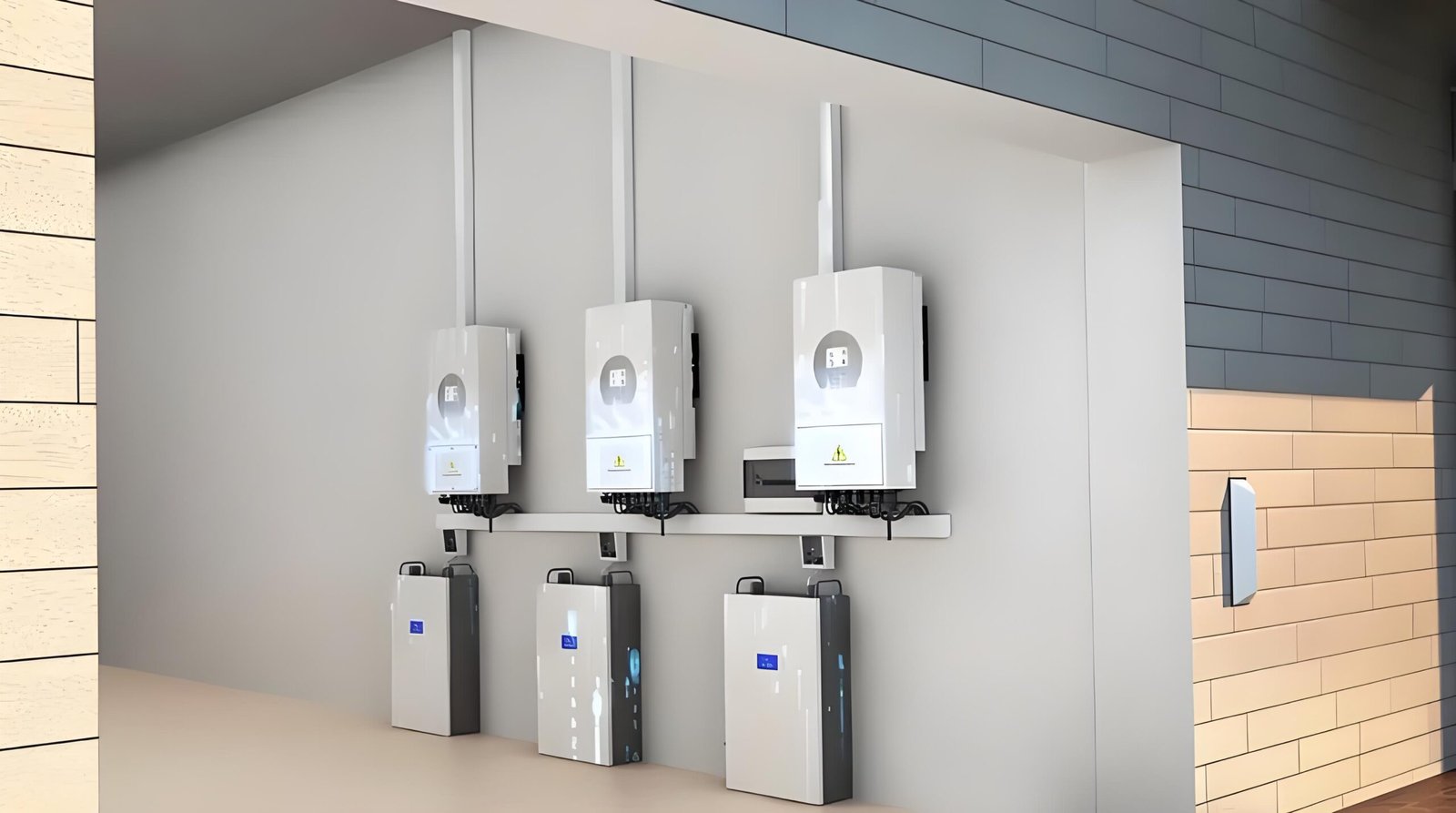

Instalacja i wymagania przestrzenne
Prawidłowa instalacja jest niezbędna dla optymalnej wydajności i bezpieczeństwa.
Środowisko instalacji:
- Umieszczenie: Zamontować na stabilnej pionowej ścianie osłoniętej przed bezpośrednim światłem słonecznym, deszczem i śniegiem.
- Wentylacja: Należy zachować minimalny odstęp 50 cm ze wszystkich stron w celu odprowadzania ciepła. Wymagania dotyczące wentylacji3.
- Temperatura pracy-40°C do +60°C (obniżenie wartości znamionowych ma zastosowanie powyżej 45°C).
- Stopień ochrony IP65: Stopień ochrony IP65 dla instalacji zewnętrznych.
Instrukcje montażu:
- Przymocuj wspornik montażowy do ściany nośnej za pomocą kołków rozporowych.
- Zawieś falownik na wsporniku, upewniając się, że jest wypoziomowany i bezpiecznie zamocowany.
- Przed przystąpieniem do wykonywania połączeń elektrycznych należy sprawdzić stabilność.
Wytyczne dotyczące baterii i podłączenia do sieci
SUN-5/6/8/10/12/15/20/25K-SG01HP3-EU-AM2 obsługuje elastyczne konfiguracje baterii i podłączenia do sieci.
Podłączenie akumulatora:
- Należy stosować zalecane rozmiary kabli w zależności od modelu (patrz tabela poniżej).
- Upewnij się, że polaryzacja jest prawidłowa i zabezpiecz połączenia momentem obrotowym 24,5 Nm. Wymagania dotyczące momentu obrotowego dla połączeń akumulatora4.
- Aby zapewnić bezpieczeństwo i zgodność z przepisami, należy użyć wyłącznika obwodu prądu stałego.
Zalecane rozmiary kabli:
| Model | Rozmiar przewodu (AWG) | Rozmiar kabla (mm²) | Wartość momentu obrotowego (Nm) |
|---|---|---|---|
| 5-10 kW | 10 AWG | 6 mm² | 3.4 |
| 12-15 kW | 8 AWG | 10 mm² | 3.4 |
| 20-25 kW | 6 AWG | 16 mm² | 4.0 |
Podłączenie do sieci i obciążenie:
- Zainstalować Wyłącznik AC między siecią/obciążeniem a falownikiem w celu dodatkowej ochrony. Rola wyłączników AC w systemach solarnych5.
- Postępuj zgodnie ze schematem okablowania dostarczonym w instrukcji, aby zapewnić prawidłową polaryzację i bezpieczne połączenia.
Integracja fotowoltaiki i optymalizacja MPPT
Podwójne trackery MPPT tego falownika zapewniają maksymalne pozyskiwanie energii.
Wymagania dotyczące modułów fotowoltaicznych:
- Maksymalne napięcie wejściowe PV: 1000V.
- Zakres napięcia MPPT: 160-850V.
- Maksymalna moc wejściowa PV: Do 50 000 W (dla modelu 25 kW).
Zalecane parametry fotowoltaiczne:
| Parametr | Wartość | Uwagi |
|---|---|---|
| Maksymalny Voc | 1000V | Nie należy przekraczać tego limitu |
| Zakres napięcia MPPT | 160-850V | Optymalny zakres wydajności |
| Maksymalny prąd wejściowy (na MPPT) | 25A | Upewnij się, że panele spełniają ten limit |
Kroki połączenia:
- Przed podłączeniem modułów fotowoltaicznych należy wyłączyć izolator DC.
- Do podłączenia łańcuchów fotowoltaicznych do wejść MPPT należy użyć zatwierdzonych złączy.
- Zapewnić odpowiednie uszczelnienie połączeń, aby zapobiec awariom elektrycznym. Znaczenie uszczelniania połączeń PV6.
Tryby operacyjne i monitorowanie
Ten hybrydowy falownik obsługuje różne tryby pracy i zaawansowane opcje monitorowania.
Tryby pracy:
- Tryb sieciowy: Najpierw wykorzystuje energię słoneczną i bateryjną, a następnie eksportuje nadwyżki energii do sieci.
- Tryb poza siecią: Niezależne zasilanie odbiorników za pomocą energii słonecznej i baterii.
- Tryb UPS7: Zapewnia nieprzerwane zasilanie podczas awarii.
Monitorowanie i łączność:
- Ekran dotykowy LCD: Zapewnia dane w czasie rzeczywistym, status systemu i kody błędów.
- Łączność WiFi/GPRS8: Umożliwia zdalne monitorowanie za pośrednictwem aplikacji Deye lub platformy w chmurze.
- Zaawansowana diagnostyka: Śledzi wytwarzanie i zużycie energii oraz stan baterii.
Konserwacja i rozwiązywanie problemów
Regularna konserwacja zapewnia niezawodne i wydajne działanie przez cały okres eksploatacji falownika.
Wskazówki dotyczące konserwacji:
- Połączenia należy sprawdzać co miesiąc pod kątem oznak zużycia lub uszkodzeń.
- Aby zapewnić prawidłowe chłodzenie, otwory wentylacyjne falownika powinny być wolne od kurzu i zanieczyszczeń.
- Aktualizacje oprogramowania układowego9: Należy okresowo aktualizować oprogramowanie sprzętowe, aby zapewnić zgodność z najnowszymi funkcjami.
Rozwiązywanie typowych problemów:
| Problem | Możliwa przyczyna | Rozwiązanie |
|---|---|---|
| Falownik nie włącza się | Luźne połączenia | Sprawdź i zabezpiecz wszystkie przewody |
| Niska wydajność energetyczna | Brudne panele słoneczne | Wyczyść panele i zoptymalizuj ustawienia |
| Kod błędu: Przeciążenie | Wysokie podłączone obciążenie | Rozwiązywanie problemów związanych z błędem przeciążenia10 |
| Kod błędu: Nadmierna temperatura | Słaba wentylacja | Poprawa przepływu powietrza wokół falownika |
Wnioski
The Inwerter Deye SUN-5/6/8/10/12/15/20/25K-SG01HP3-EU-AM2 to najwyższej klasy rozwiązanie dla wysokowydajnych systemów energii słonecznej. Dzięki solidnym funkcjom, zaawansowanemu zarządzaniu energią i wysokiej wydajności jest to idealny wybór do różnych zastosowań. Zoptymalizuj swój system energetyczny już dziś dzięki temu wszechstronnemu i niezawodnemu falownikowi.
Przypisy:
-
Tryb UPS zapewnia nieprzerwane zasilanie, przełączając się na podtrzymanie bateryjne podczas awarii sieci, zapewniając niezawodność krytycznych aplikacji. ↩
-
Stopień ochrony IP65 oznacza, że urządzenie jest pyłoszczelne i zabezpieczone przed strumieniami wody, dzięki czemu idealnie nadaje się do użytku na zewnątrz w trudnych warunkach. ↩
-
Odpowiednia wentylacja zapobiega przegrzaniu i zapewnia pracę falownika w optymalnym zakresie temperatur, zwiększając jego wydajność i żywotność. ↩
-
Prawidłowy moment dokręcania zapewnia bezpieczne połączenia akumulatora, zapobiegając przegrzaniu lub uszkodzeniom spowodowanym luźnymi lub zbyt ciasnymi połączeniami. ↩
-
Wyłączniki AC zapewniają ochronę nadprądową i przeciwzwarciową, zapewniając bezpieczeństwo falownika i podłączonych obciążeń podczas awarii. ↩
-
Odpowiednie uszczelnienie zapobiega przedostawaniu się wody, korozji i usterkom elektrycznym, zapewniając bezpieczne i niezawodne działanie systemu fotowoltaicznego. ↩
-
Tryb UPS zapewnia nieprzerwane zasilanie, przełączając się na podtrzymanie bateryjne podczas awarii, chroniąc krytyczne obciążenia przed przerwami w zasilaniu. ↩
-
Łączność WiFi i GPRS umożliwia zdalne monitorowanie i zarządzanie falownikiem w czasie rzeczywistym, poprawiając wydajność systemu i diagnostykę. ↩
-
Aktualizacje oprogramowania układowego zapewniają wydajne działanie falownika poprzez usuwanie błędów, zwiększanie kompatybilności i poprawę ogólnej wydajności. ↩
-
Błędy przeciążenia występują, gdy falownik jest podłączony do obciążeń przekraczających jego wydajność. Zmniejszenie obciążenia i ponowne uruchomienie rozwiązuje problem. ↩
